1. 전자회로의 중요성과 정의, 그리고 전자소자

■ 전자회로(Electronics)의 중요성

전자회로를 직역하면 'Electronic circuit'이다.

물론, 'Electronic circuit'이라는 이름으로 사용되기도 한다.

하지만, 더 널리 사용되는 이름은 'Electronics'이며

이것은 전자공학(Electronics)의 영어 이름과 동일하다.



전자회로가 전자공학과 일맥상통한다는 것.

전자회로라는 과목이 전자공학에 있어서 굉장히 중요하다는 것이다.



■ 전자회로(Electronics)의 정의

전자회로는 주어진 어떤 신호를 원하는 형태로 바꾸는 일련의 시스템이다.

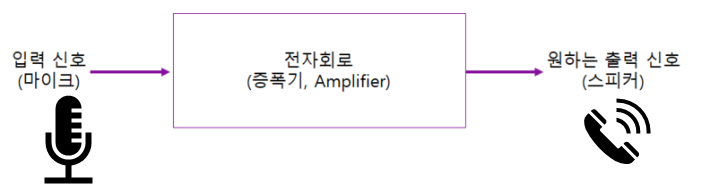

전자회로

마이크-스피커를 예로들면,



마이크로 입력된 어떤 신호들은

전자회로를 지나면서 노이즈는 억제되고 원하는 음성 신호만 증폭되어,

스피커를 통해 출력된다.



여러가지 전자소자들을 잘 조합하면,

즉, 전자회로를 잘 설계하면

노이즈 필터링이나 신호 증폭뿐만 아니라

신호 감쇄, 신호 유지, 신호 변조 등 상상하는 모든 것들을 할 수 있다.



전자회로가 있기 때문에,

현 시대가 누리는 전자제품들이 있는 것이다.



즉, 전자회로는 다음과 같이 정의할 수 있다.





■ 전자 소자 : 전자회로를 구성하는 부품

전자소자 또는 전자부품이라고 한다.



전자소자는 수동 소자, 능동소자, 그리고 소스로 구분할 수 있다.





수동소자는 생산될 때 그 능력이 정해진다.

즉, 외부의 입력에 관계없이 일정한 특성을 지니며,

따라서 소자에 따로 전원을 인가할 필요가 없는, 수동적인 소자이다.



예를 들면, 저항(R), 인덕터(L), 커패시터(C)가 있다.

수동소자





수동소자는 아래와 같은 기호로 나타낸다.

수동소자 표현 기호





능동소자는 능동적으로 동작하는 소자이다.

소자에 전원을 적절히 인가하여 소자의 동작을 제어 가능하다.

즉, 입력 및 출력 이외에 별도의 전력공급이 필요하다.



대표적인 능동소자로 BJT, MOSFET, OP-AMP가 있다.

위의 세가지 소자들은 반도체소재를 기반으로 반도체 공정기술을 적용하여 제작하며,

그래서 반도체(소자)라 한다.

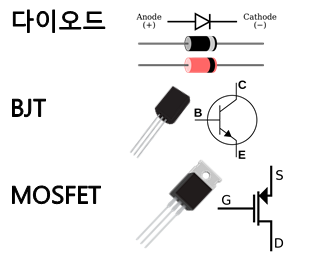

능동소자와 표현 기호

소스는 말 그대로, 전원부를 말한다.

소스는 구분하는 관점에 따라 크게 세가지로 구분할 수 있다.



-전압 소스  vs 전류 소스

전압소스, 전류소스

- 신호 소스(Signal source) vs 에너지 소스(Energy source)



- 독립 소스(Independent source) vs 종속 소스(Dependent source)



- 직류 소스(DC source) vs 교류 소스(AC source)



- 사인파형 소스(Sinusoidal source) vs 그 외의 파형을 가진 소스
