0. 안테나 구분 기준
안테나는 사용 무선 주파수 대역에 따라 구분할 수 있다.

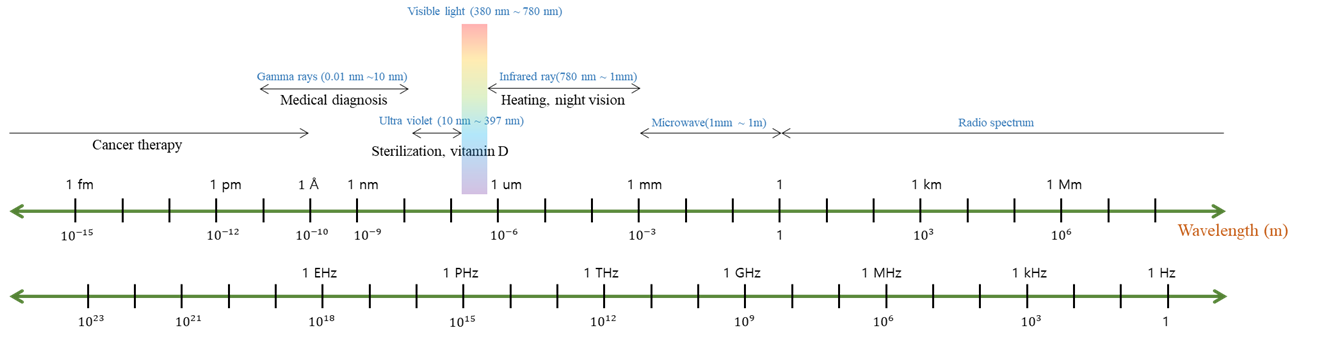

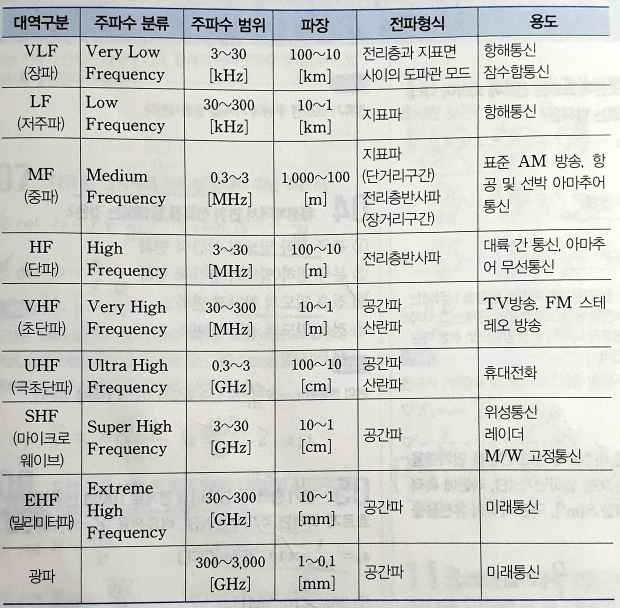

무선 주파수 대역은 위의 그림처럼 구분이 되는데,
어떤 대역의 주파수를 사용하느냐에 따라
장·중파용 안테나(3kHz~3MHz), 단파용 안테나(3MHz~30MHz),
초단파용 안테나(30MHz~300MHz), 극초단파대 이상(300MHz~)의 안테나로
구분할 수 있다.
참고로, 무선 통신은 주로 RF(Radio Frequency, ~300MHz)대역과
마이크로파(300MHz~300GHz) 대역을 주로 사용한다.
그 이상의 주파수를 사용하기 힘든 이유는
주파수가 높아질수록 파장이 짧아지고
따라서, 회절이 쉽게 발생하지 않으며(직진성이 크다),
이는 통신거리의 감소로 이어지기 때문이다.
주파수가 높아지면
탁 트인 평지라면 크게 영향을 받지 않을수도 있다.
하지만, 도심에서 또는 산지에서,
그리고 꼭 지형이 아니라도 날씨의 변화에 따라
통신 품질이 좌우 될 수 있다.

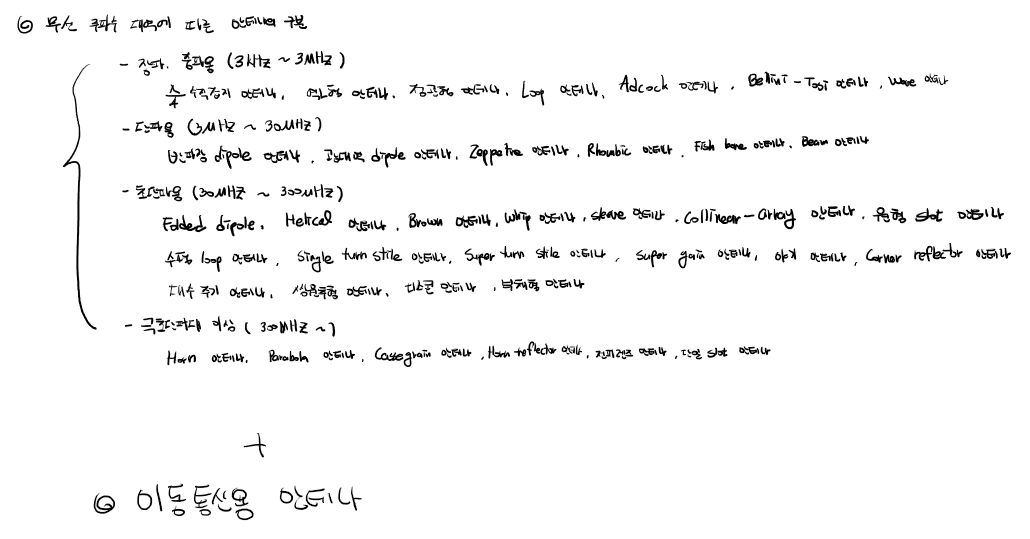

1. 주파수대역에 따른 안테나
참고로, 주파수 대역에 따른 안테나 외에
이동통신용 안테나로 구분할 수 있다.
이번 포스팅에서는 각 대역에 따른
안테나의 종류를 알아보고,
각 안테나의 종류에 대한 자세한 내용은
주파수 대역별로 따로 포스팅하려고 한다.
2. 장·중파용 안테나(3kHz~3MHz, VLF + LF + MF)

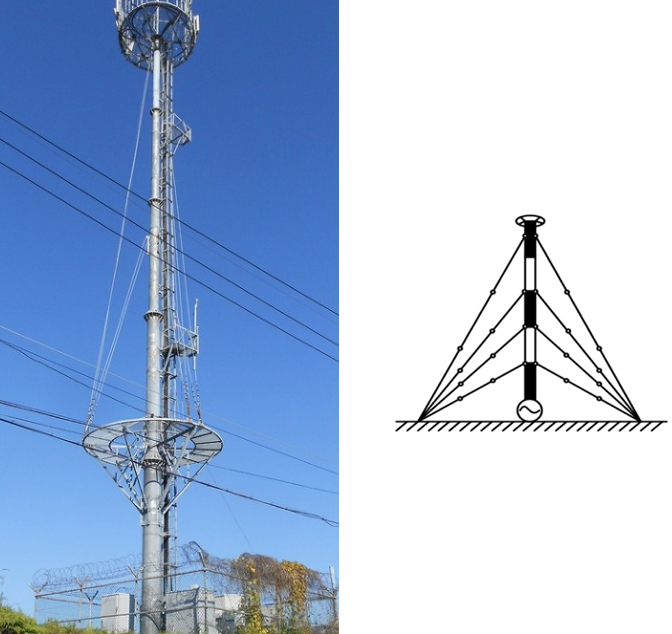

① λ/4 수직접지 안테나
주파수 대역은 좀 다르게 사용됐지만,
쨌든 수직접지 안테나이다.

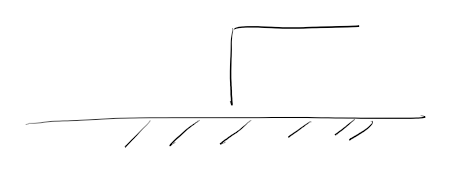

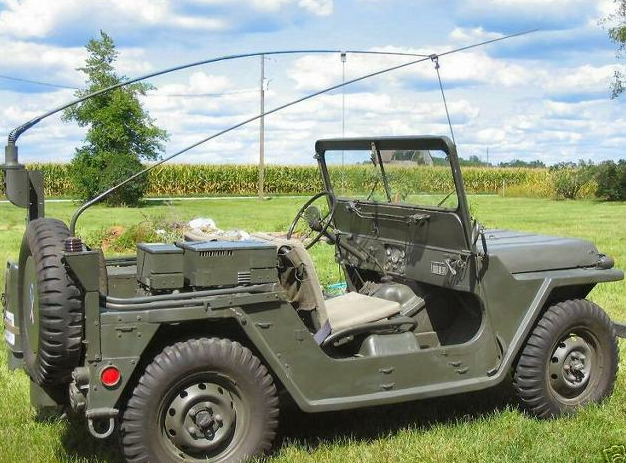

② 역L형 안테나
말그대로 역 L형이다.
ㄱ자로 생겼다고 보면 편하다.
③ 정관형(Top ring) 안테나
철주나 철탑을 설치하여 꼭대기쪽으로 거미줄 모양의 도선을 친 형태이다.

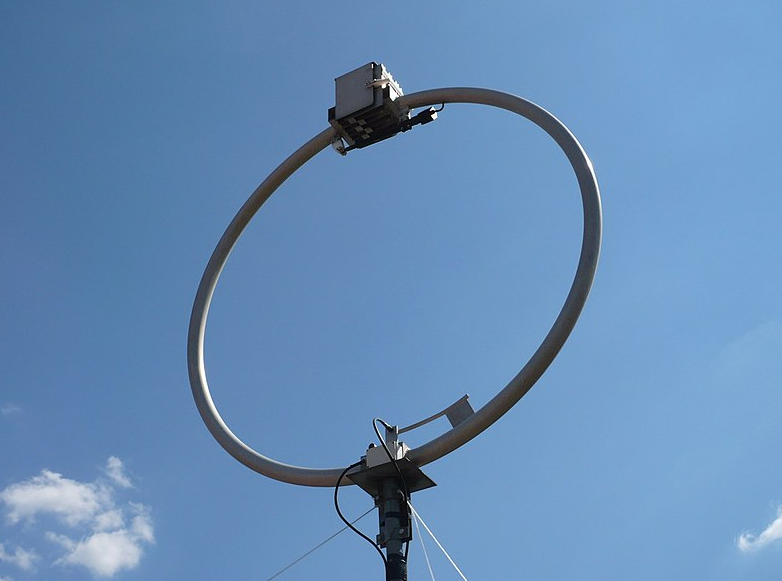

④ Loop안테나

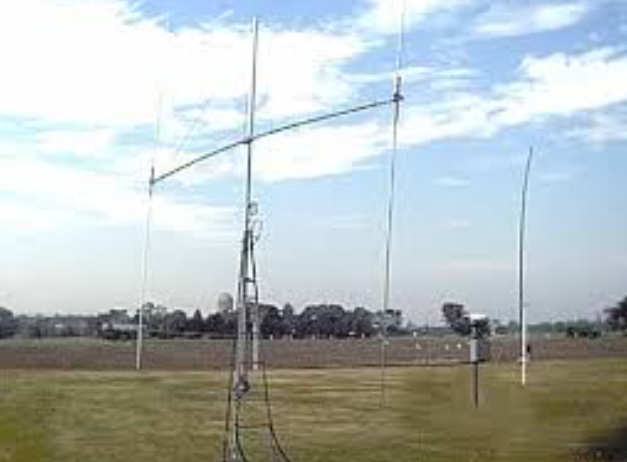

⑤ Adcock안테나
4개의 수직 안테나를 반파장보다 짧은 간격으로
수평배치한 방향 탐지용 안테나이다.
그림은 알아보기 쉽지 않다..
⑥ Bellini-Tosi 안테나
Loop 안테나 두개를 직각으로 고정시킨 형태이다.
⑦ Wave 안테나
지상 5~10m 높이에 1~수파장 길이의 도선을
수평으로 설치하고
그 끝단을 부하로 대지에 접속시킨 것이다.
3. 단파용 안테나(3MHz~30MHz, HF)

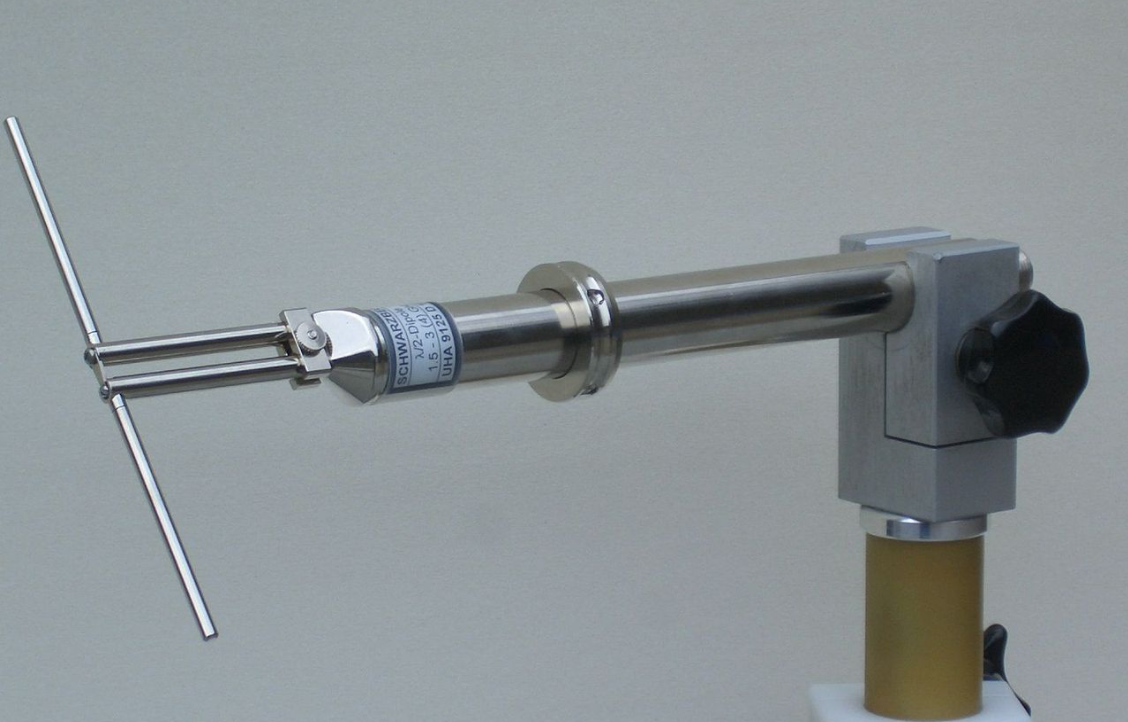

① 반파장 dipole 안테나
② 광대역 dipole 안테나
③ Zeppeline 안테나
④ Rhombic 안테나
다이아몬드형 안테나이다.
굉장히 넓은 설치장소가 필요하다.
우리나라에는 잘 없다.
3wire rhombic 안테나, 4wire rhombic 안테나 등등으로 사용한다.
⑤ Fish bone 안테나
물고기 뼈다귀처럼 생겼다.

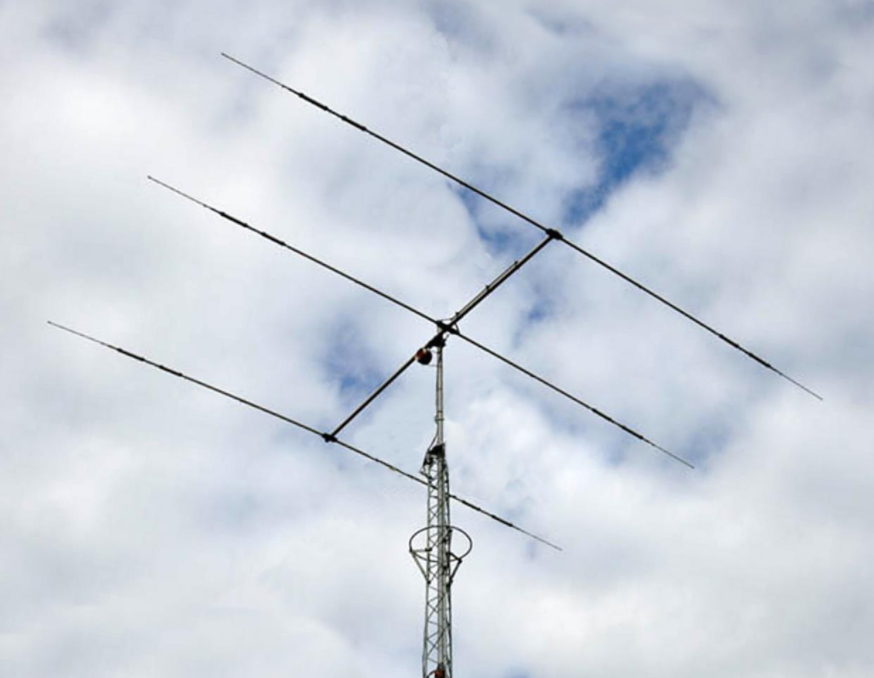

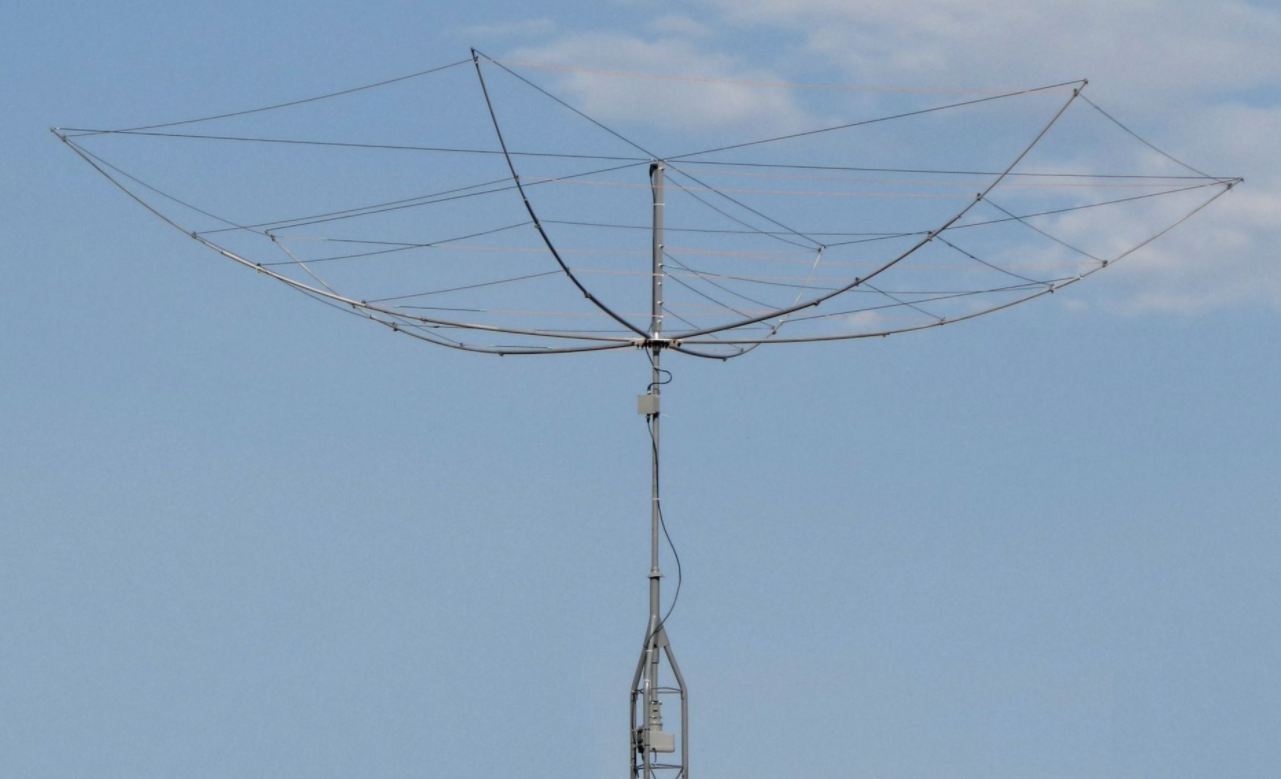

⑥ Beam 안테나
지향성 안테나(direcctional antenna)라고도 한다.
특정 방향으로만 신호를 복사하거나,
특정 방향으로만 신고 감도가 높은 안테나이다.
여러개의 도체가 간섭을 일으켜서
방향성을 갖게 될것 같다.
4. 초단파용 안테나(30MHz~300MHz, VHF)

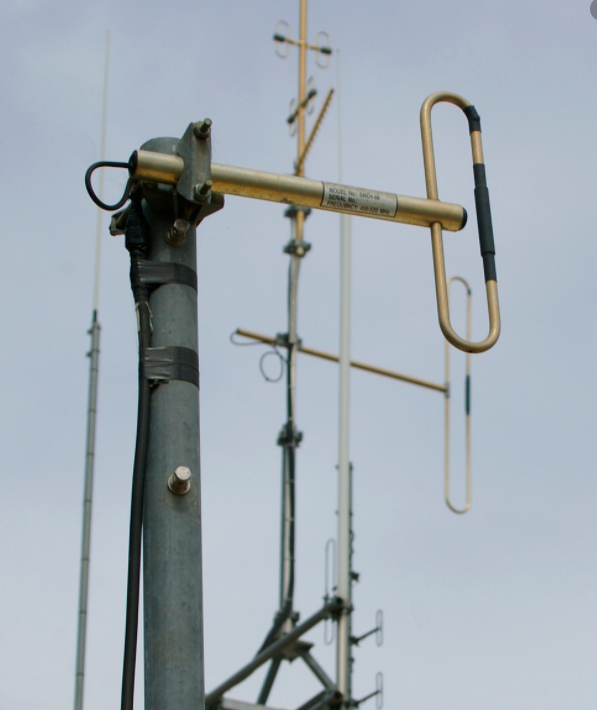

① Folded dipole

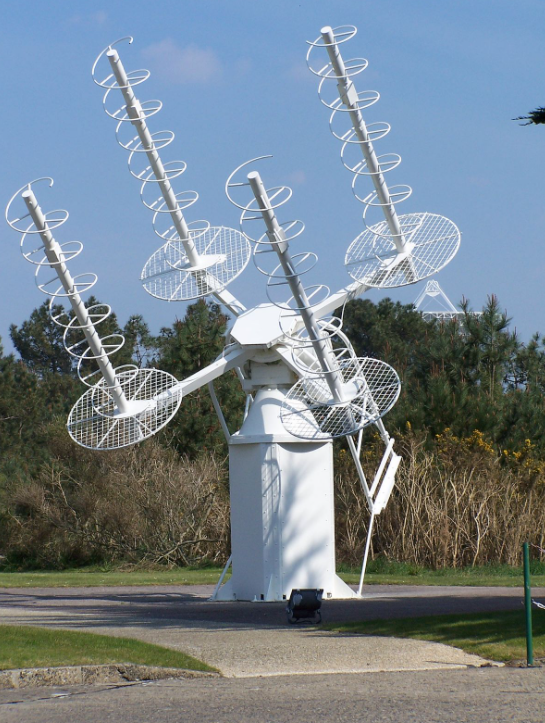

② Helical 안테나
③ 수직편파용 수평면 내 무지향성 안테나

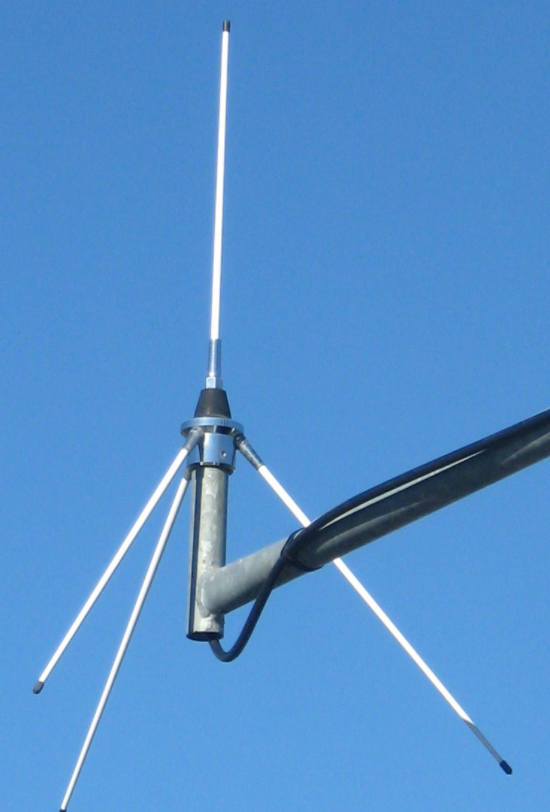

ㄱ. Brown 안테나
ㄴ. Whip 안테나

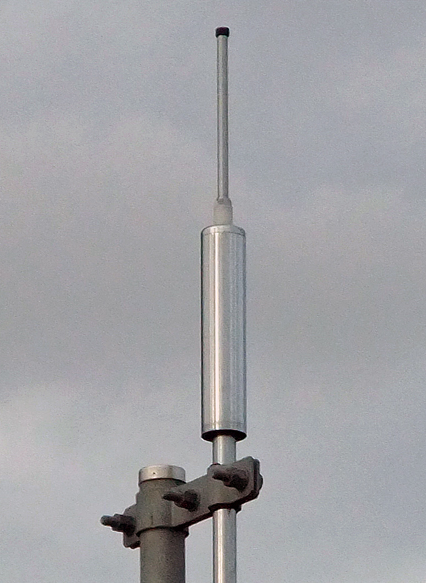

ㄷ. Sleeve 안테나(동축 다이폴)

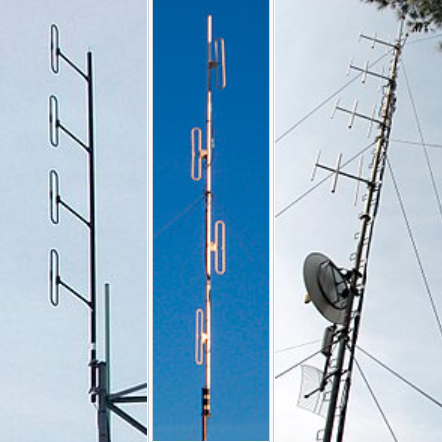

ㄹ. Collinear-array 안테나
ㅁ. 원형 slot 안테나
④ 수평편파용 수평면 내 무지향성 안테나
ㄱ. 원통 slot 안테나
ㄴ. 수평 loop 안테나

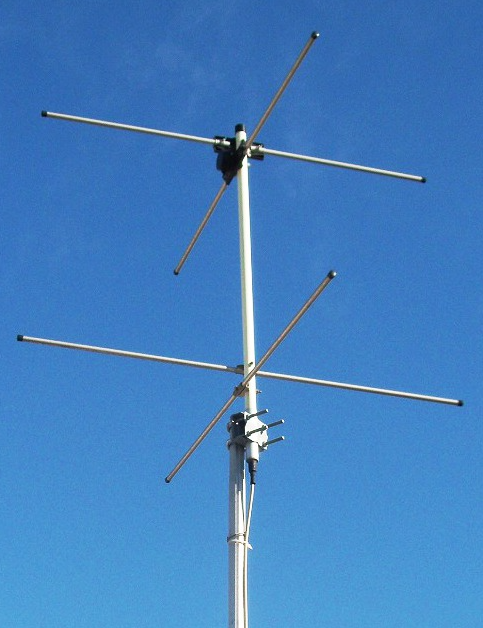

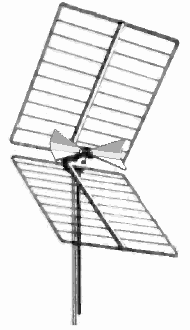

ㄷ. Single turn stile 안테나

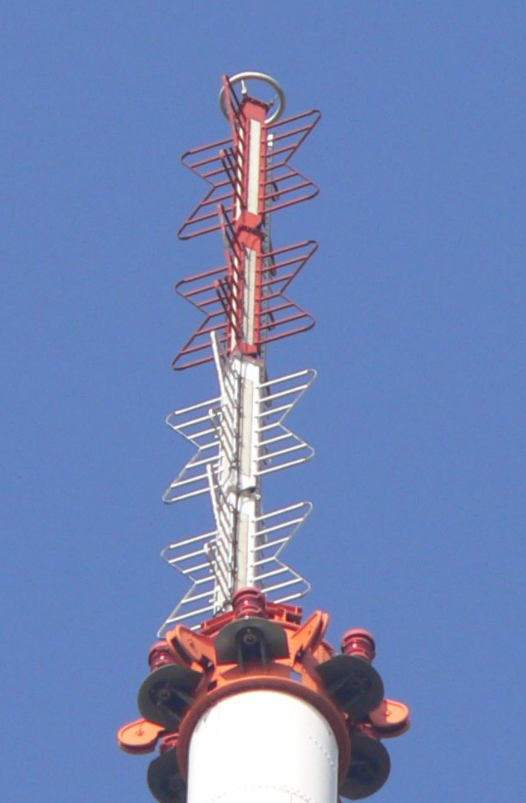

ㄹ. Super turn stile 안테나
ㅁ. Super gain 안테나
⑤ 무급전 소자부 안테나

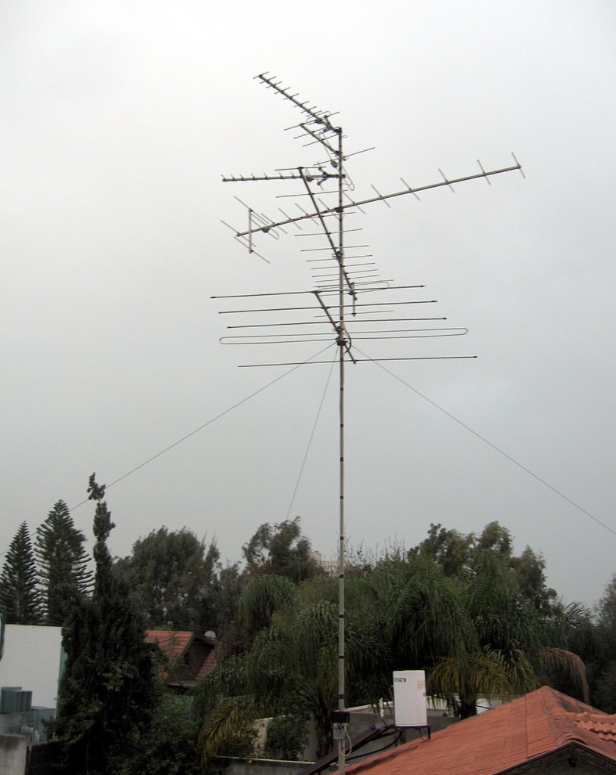

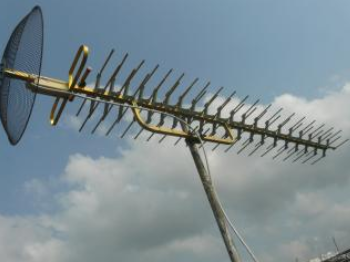

ㄱ. 야기 안테나
ㄴ. Corner reflector 안테나
⑥ 광대역 정임피던스 안테나

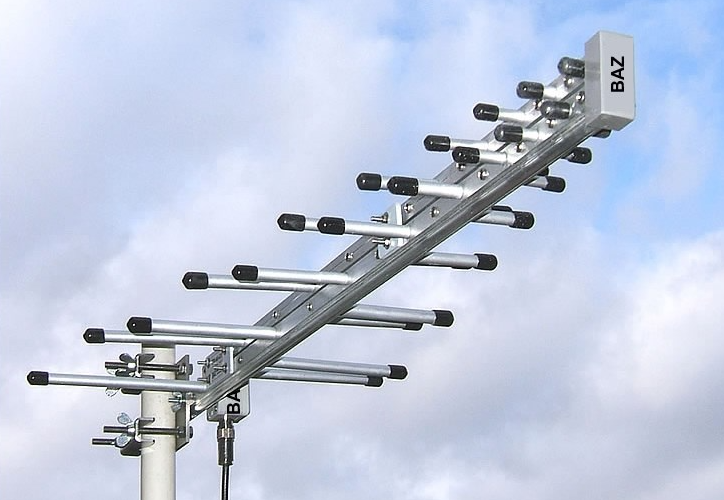

ㄱ. 대수 주기 안테나(log periodic 안테나)
ㄴ. 쌍원추형 안테나(biconical 안테나)

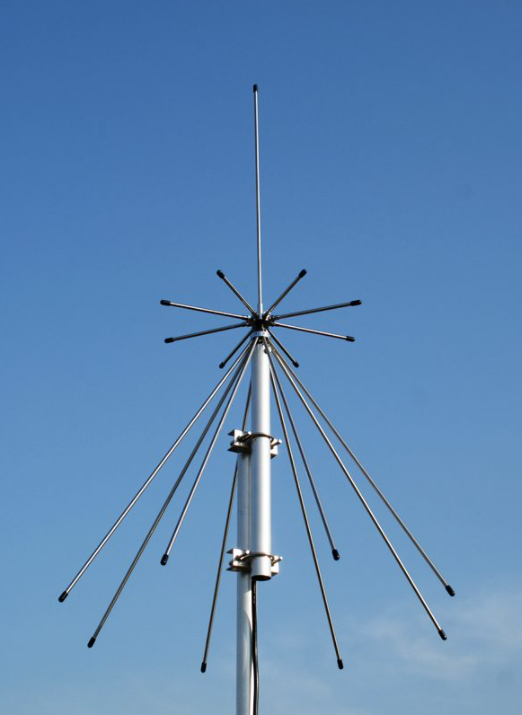

ㄷ. 디스콘 안테나(discone 안테나)
ㄹ. 부채형 안테나(fan 안테나)
5. 극초단파대 이상의 안테나(300MHz~, UHF + SHF)

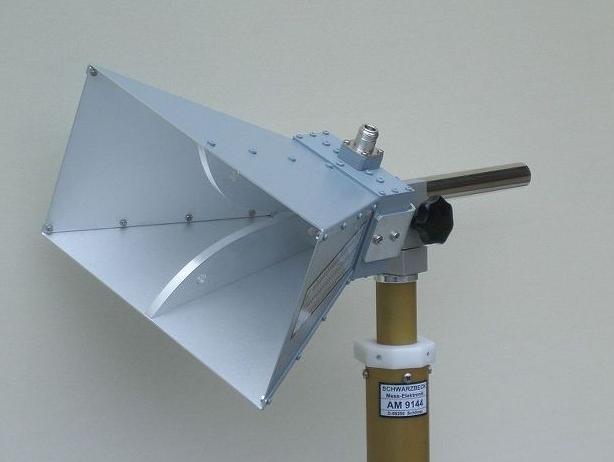

① Horn 안테나

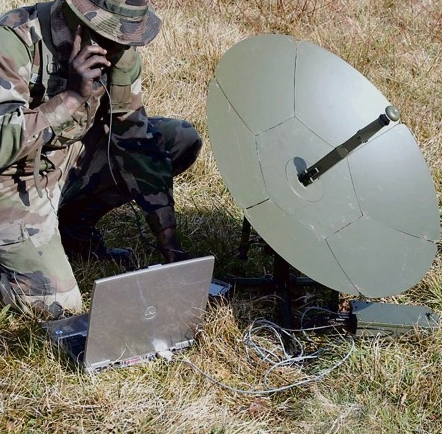

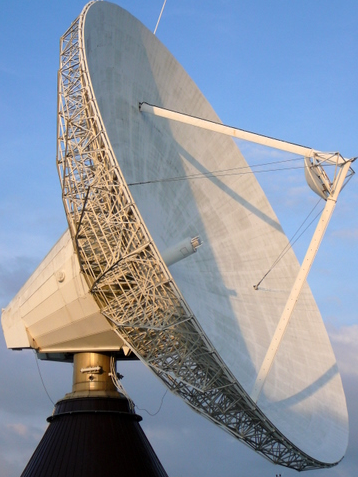

② Parabola 안테나

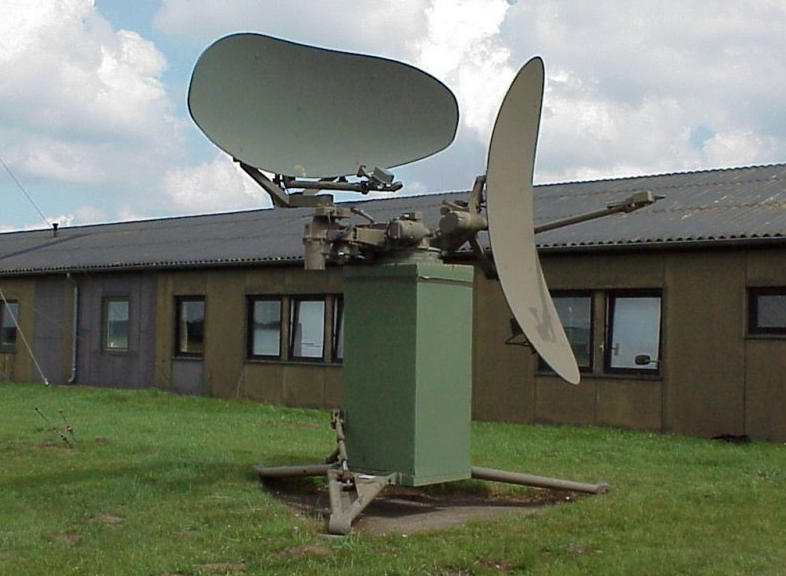

③ Cassegrain 안테나

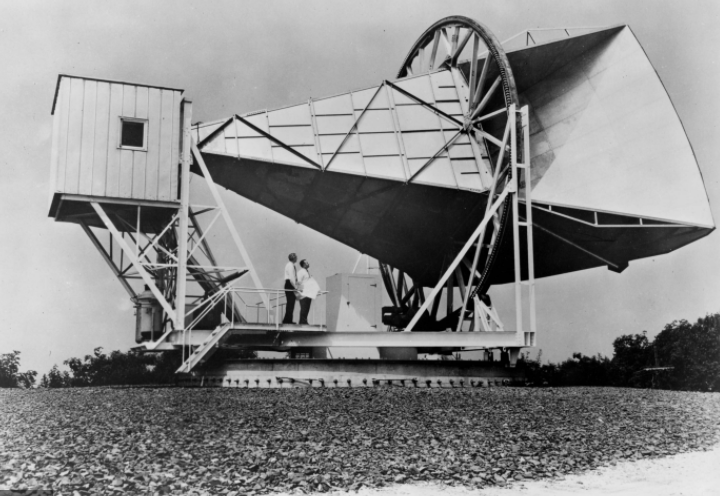

④ Horn-reflector 안테나
⑤ 전파 렌즈 안테나

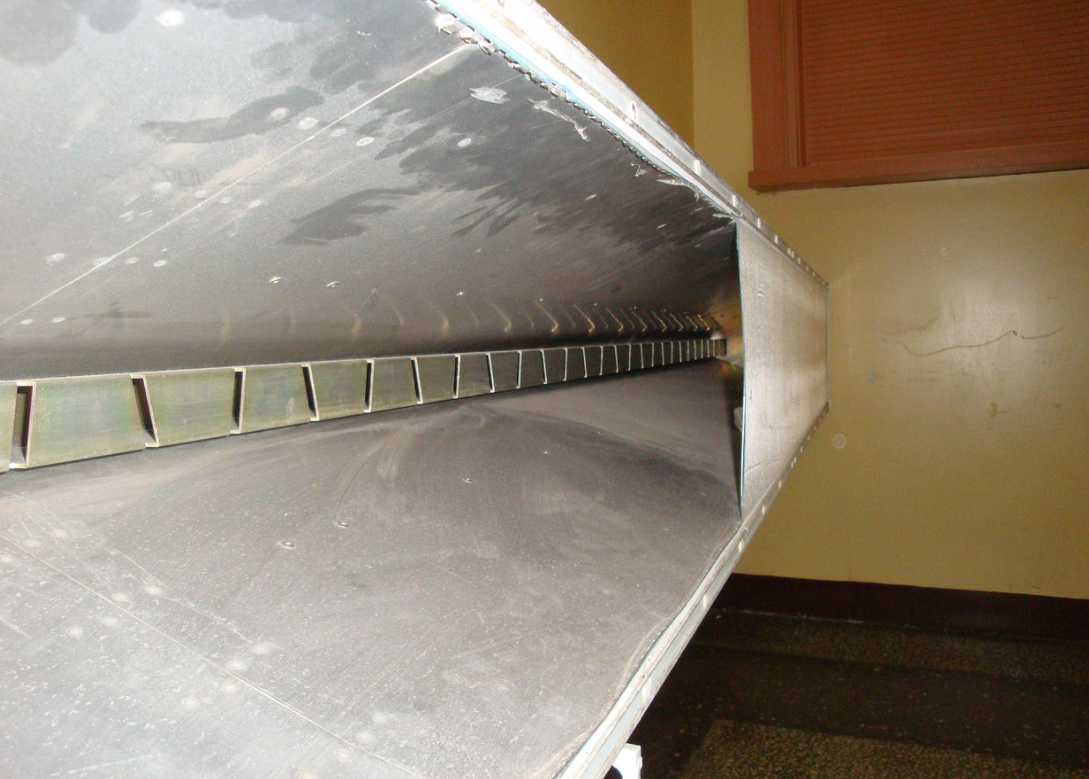

⑥ 단일 Slot 안테나
6. 이동통신용 안테나
① 안테나 틸트

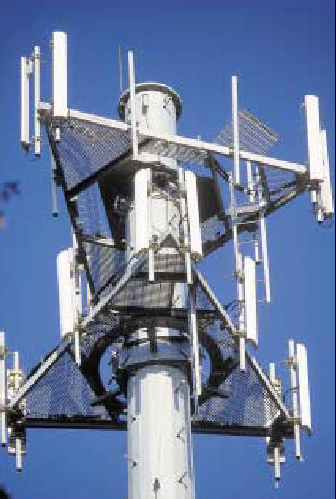

② 기지국 안테나
ㄱ. 무지향성 안테나
ㄴ. 섹터 안테나
ㄷ. 복편파 안테나
ㄹ. 파라볼라 안테나
ㅁ. 스마트 안테나
③ 이동국 안테나(휴대폰 안테나)
ㄱ. 역F형 안테나
ㄴ. retractable 안테나
ㄷ. 고정 헬리컬 안테나
무선설비기사에는 뭔 놈의 안테나가
이렇게 많이 나오는지 모르겠다.
그냥 대충 사진이나 보려고 했는데 한세월이 갔다.
